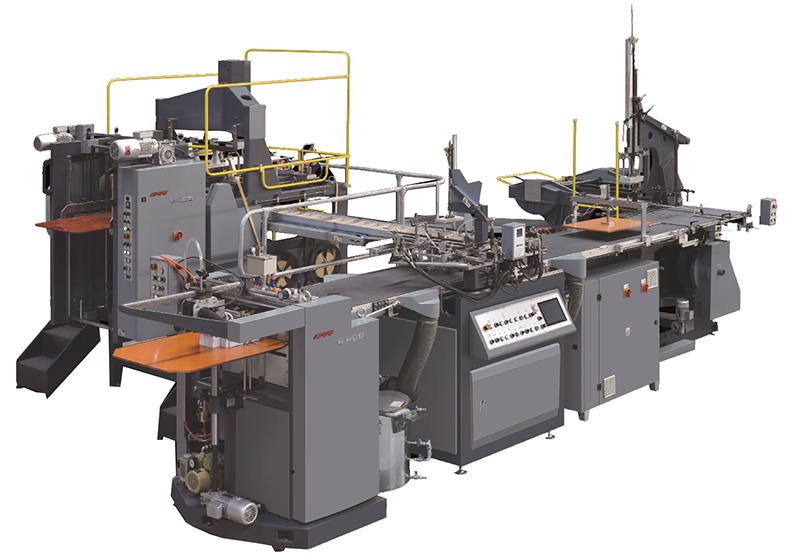

خط إنتاج علب الورق المقوى، ماكينة تصنيع علب كرتونية

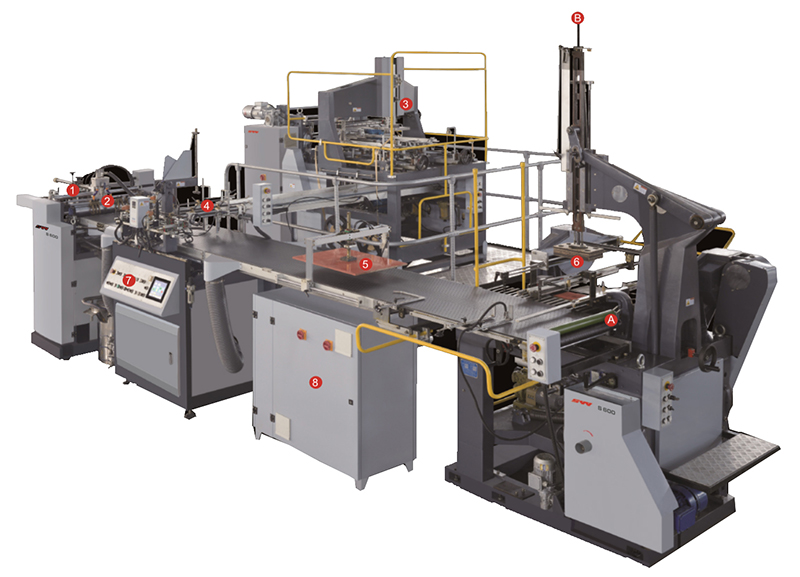

خط تصنيع علب الكرتون S600
خط تشكيل علب الكرتون S600A
الخصائص
آلية التشكيل والطي تعتمد النظام الميكانيكي والنظام الهواء المضغوط لإنجاز طي الأطراف الكامل، وطي الأطراف المنتصف.
آلية التشكيل والطي تعتمد النظام الميكانيكي والنظام الهواء المضغوط لإنجاز الطي الكامل إلى طرف النهاية العليا بعمق 60 مم.
وحدة التغذية: تقوم وحدة التغذية بنقل الورقة الواحدة أوالكرتون البني كل مرة بنمط أوتوماتيكي ودقيق وبدون حدوث أنحراف.
وحدة اللصق بالغراء: نظام الغراء المصهور السائل يقوم بنمط آلي بالتسخين، التدوير، خلط الغراء والتحكم الدقيق للزوجة المطلوبة للغراء. بعد اكمال عملية اللصق الغراء، فإن خزان الغراء يتم تنظيفة بشكل أوتوماتيكي.
وحدة لصق الزوايا: وحدة اللصق تعمل بشكل اوتوماتيكي على الورق المقوى البني المستورد ولصق الزوايا الأربعة مع الغراء المصهور الساخن، ومن ثم نقله إلى التموضع الخاص في الناقل.
وحدة تنصيب علبة الكرتون: جهاز التنصيب هيدروبنيوماتى يعتمد نظام الكشف الكهروضوئي لتصحيح موضع علبة الورق المقوى البنيةعلى ورق التغليف المغطى بالغراء اللاصق.
وحدة الكبس: قالب الكبس المربع يعمل على ضغط الصندق ضمن نطاقه التشغيلي، حيث تزيل الفقعات الهوائية بين علبة الورق المقوى البنية والورق، تحافظ على مستوى السطح المتلامس والأملس.
وحدة تشكيل العلبة الكرتونية: تنفذ التغذية، التغليف، طي الأطراف والحواف في مرة واحدة.
لوحة التحكم: لوة التحكم مع نظام واجهة المستخدم بشاشة اللمس الحساسة يمكنه بسهولة تغيير اللغة بين الأنجليزية والصينية، حيث يساعد ذلك على التشغيل المريح.
نظام PLC: هذه الماكينة تعتمد نظام PLC المتقدم، حيث يعمل على التحكم الدقيق لكل خطوة لفنتاج الأوتوماتيكي لعلب الكرتون.
المواصفات الفنية الرئيسية
البارامترات
S600
S600A
قياس ورق التغليف (A´B)
A/min
95 مم
A/max
610 مم
B/min
180 مم
B/max
850 مم
قياس الورق المقوى (C´D)
C
600 مم
D
800 مم
سمك ورق التغليف
من 100 إلى 200 جم لكل متر مربع
سمك الورق المقوى
T
من 0.8 إلى 3 مم
قياس العلبة النهائية (W*L*H)
أقل عرض (Wmin)
50 مم
أقصى عرض (Wmax)
400 مم
أقل طول (Lmin)
100 مم
أقصى طول (Lmax)
600 مم
أقل إرتفاع (Hmin)
15 مم
أقصى إرتفاع (Hmax)
150 مم
عمق الطي للحواف
أقل عمق Rmin
7 مم
7 مم
أقصى عمق Rmax
35 مم
60 مم
عمق حافة الطي
أقل عمق Rmin
10 مم
أقصى عمق Rmax
125 مم
دقة التموضع
土 0.5 مم
سرعة الإنتاج
لا تزيد عن 35 ورقة لكل دقيقة
إرتفاع تكديس ورق الغلاف
300 مم
إرتفاع تكديس الورق المقوى
1000 مم
مصدر الطاقة الكهربائية
16 كيلو وات \ 380 فولت \ ثلاثي الأطوار
سعة خزان الغراء
60 لتر
مصدر الهواء
12 لتر في الدقيقة \ 0.6 ميجا باسكال
وزن الماكينة
6800 كجم
أبعاد الماكينة
6600 (طول)×4100 (عرض)×3250 (إرتفاع) مم
ملاحظات
1. أقصى وأدني قياس للعلب يتأثر بحجم وجودة المواد.
2. سرعة الإنتاج التفصيلية لهذه الماكينة تعتمد على عوامل متعددة: المواد الخام، الغراء ومهارة المشغلين.

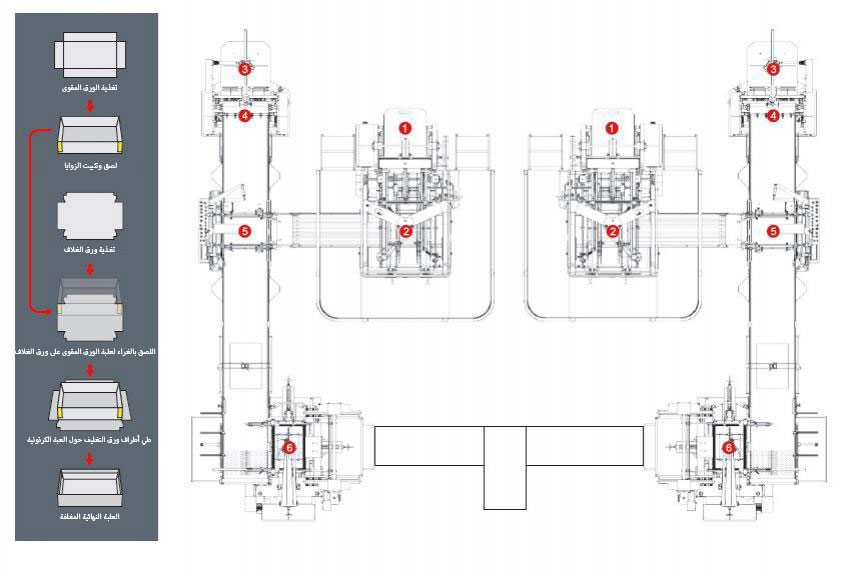

مراحل الإنتاج
الخيارات
التعريف بالشركة
شركة Xinwei Machinery متخصصة في تصميم وتصنيع ماكينات إنتاج العلب الكرتونية وماكينات تصنيع أغلفة الكتب. منذ تأسيس الشركة في عام 2002، ونحن عاكفون على تطوير ماكينات تصنيع علب الهدايا وماكينات تصنيع أغلفة الكتب. حالياً، لدى شركة Xinwei القدرة على التخصيص الكامل حسب الطلب لمعدات تصنيع العلب الكرتونية، والتي تلبي تطلعات الشركات واحتياجاتها المتعلقة بالإنتاج الكمي لعلب الورق المقوى، علب الغطاء الورقية، علب السجائر والاحتياجات الخاصة الأخرى لعلب الأحذية، علب لعبة الطاولة، علب الأجهزة الإلكترونية، الخ. إلى جانب ذلك، فإننا نوفر خطوط إنتاج الأغلف الصلبة التي تلبي احتياجاتك الكاملة لتصنيع الكتب المصورة، كتب الأطفال أو أكثر الكتب ذات الأغلفة الصلبة من خلال عمليات خياطة، تحزيز الورق المقوى، وكبس الغلاف المقوى والتجعيد والخ. تعد شركة Xinwei مزود مثالي لماكينات تصنيع علب الورق المقوى لتحول رؤيتك إلى مشروع متناسب.
